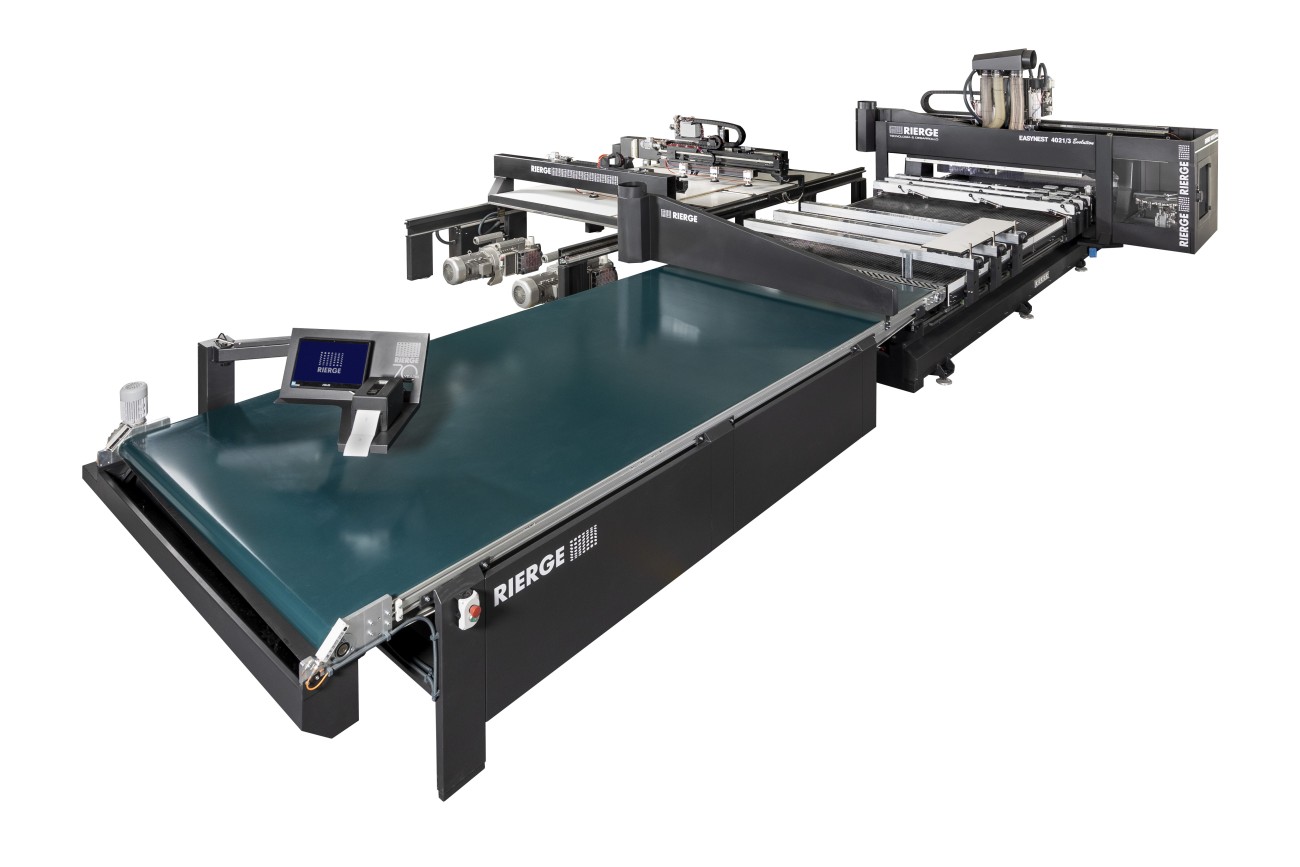

EASYNEST EVOLUTION

CAPÇAL DE 5 EIXOS

Motor fresador vertical tipus ES 369 13 Kw ( 17 CV ) HSK/63
Capçal HS300C-11/13 Kw.S1/S6 – 4 pols.300/380 V. (+/- 10%) 800 Hz.
Refrigeració per líquid
Aïllament classe F
Doble rodament anterior i posterior de contacte angular
Rotació eix A Infinit
Rotació eix C Infinit
Servomotors tipus Torque Motors

CAPÇAL DE 3 EIXOS

Motor fresador vertical tipus 919-9 Kw. HSK/63 S6- 4 pols. 300/380 V. (+/- 10%) 400 Hz.
Refrigeració per ventilador elèctric amb sensor tèrmic
Aïllament classe F Peso 31 Kg.
Doble rodament anterior i posterior de contacte angular
Velocitat màxima 24.000 r.p.m.

GRUP MULTITALADRE

Grup de taladrade vertical i Horitzontal amb Serra circular per al ranurat.

Existeixen diferents composicions i disposicions dels husillos que s’adapten als seus requeriments.

El magatzem disposa de 10/12/16 Posicions i està instal·lat en el mateix eix “X”, pel que està al costat del motor, podent realitzar el canvi de forma més ràpida.

CNC

Totes les nostres màquines incorporen un CNC Industrial de la marca SIEMENS i en aquests moments l’equip que s’instal·la és el SINUMERIK 840D SL.
El control dels moviments dels eixos i maniobra de la resta de la màquina es realitza per mitjà d’un Control Numèric: El Sinumerik 840D SL reuneix en un únic mòdul CCU (Compact Control Unit) totes les tasques CNC, PLC, regulació i comunicació.
Amb la CCU3, es disposa d’altes característiques en el control i en l’accionament. Això significa una ràpida elaboració del programa de mecanitzat i alta dinàmica dels accionaments.

ACCIONAMENTS:

Sistema de regulació dels eixos: SINAMICS S 120
Paquet complet de filtrat (bobina conmutació + filtre de xarxa)
Font d’alimentació 3AC 380-480 V. 50/60 Hz.
Servomotors d’alta dinàmica i baixa inèrcia IM B5 amb captador incremental sen/cos 1 Vpp.
2048 vegades més definició que els encoders TTL. (Convencionals).

Aquests motors s’instal·len amb l’emissor d’impulsos (encoder) incorporat, que garantitza una major fiabilitat de mesura, a l’evitar la tolerància en els acoplaments elàstics.

Pupitre de Control.

La unitat de control, va Instal·lada en un pupitre mòbil, per al maneig de la màquina, on incorpora les connexions d’USB y Ethernet, disposa de teclat, pantalla i panell operador, des d’on l’operari realitza totes les seves operacions. Es pot desplaçar al llarg de la màquina.

PANELL PORTÀTIL HTC2

Display 128×64 pixels
4 línies de text
Parada d’emergència
Moviment manual dels eixos
Volant velocitat d’avenç
Selecció dels eixos
20 Tecles de funció
Cable helicoïdal 3,5 Mts.
2 Botons de lliberació Esq/dreta.
Polsadors de membrana Clau accés a 3 nivells.

Hi ha disponibles altres models de Panell, visiti la nostra Botiga online

TAULA MULTIFUNCIONAL FENÒLIC.

La taula va planejada i ranurada en seccions quadrades, operació que es realitza amb la pròpia màquina , que garantitza una perfecta perpendicularitat, esquadre i alineació dels tres eixos.

La superfície de treball està ranurada en quadrícules de 22×22 mm i 30 mm entre centres. El material emprat per a la taula és MAX COMPACT 85FH de 20 mm de gruix, en aquesta taula van disposades diverses preses de buit, de les quals haurem d’escollir les que precisem depenent de les peces a mecanitzar.

Per a la delimitació de la zona de treball, col·locarem una goma en els canals, per subjectar la peça mitjançant el buit.

En el cas que precisem elevar la peça a mecanitzar, diposem d’una gran varietat de ventoses d’alumini i topes de referència en le perímetre de la taula per poder col·locar el taulell de forma precisa.

Amb el sistema Nesting el que fem és col·locar un taulell màrtir per protegir la taula de resina i, per la seva porositat, subjectem l’altra peça col·locada sobre aquest màrtir.

Les nostres màquines, gràcies al sistema exclusiu de Rierge, poden subjectar fins i tot més d’una peça i, d’aquesta manera, poder mecanitzar dos taulells simultàniament.

A la bancada de la màquina van disposats vacuòmetres per visualitzar el nivell de buit.

En el cas de desitjar alçar la peça de la taula multifuncional, disposem d’una gran diversitat de ventoses i prensors.

SUBJECCIÓ PER VENTOSES

Hem incorporat a aquest model de la sèrie, un sistema de subjecció mitjançant consoles porta ventoses en combinació de la taula multifuncional per al treball en el sistema Nesting.

La combinació d’ambdós sistemes, ens aporta una major comoditat a l’hora de realitzar els mecanitzats o taladrats horitzontals, pels quals és necessari elevar les peces de la taula. Fins ara es realitzava col·locant elevadors sobre la taula, fet que requeria en alguns casos haver de retirar el panell màrtir.

Amb el sistema ideat i Pantentat per Rierge vostè aconseguirà poder mecanitzar les peces simplement traslladant les consoles des del seu aparcament fins a situar-les a la distància requerida al llarg de la taula de treball.

BOMBES DE BUIT

Per a la subjecció de les peces a mecanitzar, s’utilitzen bombes de buit, finalitat de les quals és aspirar l’aire que queda en els canals de la taula o de les ventoses, i a l’extraure aquest aire provoquem un efecte de buit que fa que les peces quedin fortament subjectades i poguem realitzar el mecanitzat de les peces sense que aquestes es moguin.

Cadascun dels agregats que componen el capçal diposa d’una presa d’aspiració, la qual va connectada a un colector general i a una sola boca de connexió a la xarxa d’aspiració.
Per a la major captació dels encenalls i pols, una cortina de raspall tanca el contorn on van instal·lats els útils formant un habitacle tancat que millora la captació.

Capçals robotitzats. (5eixos)

Per a aquests capçals, hem dissenyat un sistema de control automàtic de l’alçada de la campana d’aspiració, segons quina sigui la inclinació del capçal.

ASPIRACIÓ TAULA

En les màquinas de Nesting, és molt important mantenir neta la superfície d’aspiració “Màrtir”, per això, les màquinas van equipades amb un sistema d’aspiració en tot l’ample de la taula de treball, aquesta tolva va instal·lada en el pont. Podem programar varis clicles de neteja, un a l’acabar el mecanitzat per a què se’ns netegin les peces i els encenalls que queden entre els canals de tall i després un altre clicle que ens acabi de netejar el màrtir.

Per a una bona subjecció de les peces és molt important que no quedi pols entre el “Màrtir” i el panell a mecanitzar.

Les màquines amb càrrega automàtica de panell, realitzen la neteja simultàniament amb la descàrrega del panell tallat i la càrrega del nou panell a mecanitzar.

Sistema centralitzat i automàtic de lubricació. El control numèric executa una ordre automàtica per metres recorreguts, que garantitza una perfecta i constant lubricació. El sistema consta d’una Bomba elèctrica amb el seu dipòsit corresponent per a l’oli de lubricació i distribuïdors volumètrics. El sistema disposa d’avís / alarma que ens avisa del baix nivell del líquid lubricador o d’una pèrdua de pressió en el circuit. Per a una extra lubricació, disposa d’una tecla específica en el Panell mando màquina, la qual pot accionar de forma manual.

MESURADOR D’EINA.

Mesurador d’eina per contacte “ Marposs” Ts 30 El TS30 Tool setter és una aplicació compacta per al preajustament d’eines en la bancada de centres de mecanitzat amb una interfaç integrada. Es pot utilitzar per al següent:

• Comprovació de la integritat de l’eina
• Mesures de longitud i diàmetre de l’eina
• Compensació del desgast de l’eina
