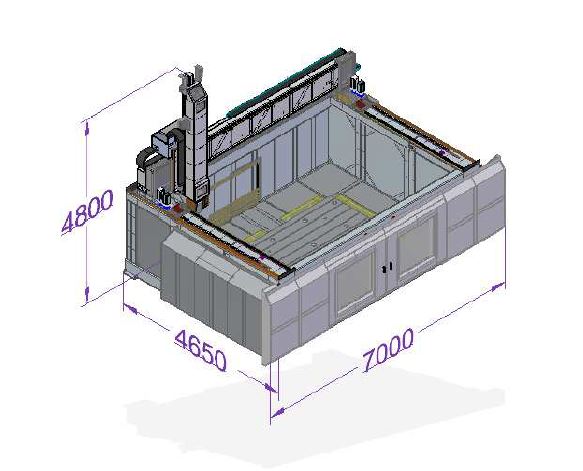

CNC Metal SJN

CABEZAL 5 EJES

Electromotor: ES779,Potencia S1/S6 15 / 18 kW.HSK F63.
Cabezal de 2 ejes HS-655 – 18
Max rpm 24.000
Refrigeración por líquido
Rodamiento cerámico anterior y posterior.
Rotación eje “A” ±120°
Rotación eje “C” ±245°

CABEZAL 5 EJES

Motor fresador vertical tipo ES 369 13 Kw ( 17 CV ) HSK/63
Cabezal HS300C-11/13 Kw.S1/S6 – 4 polos.300/380 V. (+/- 10%) 800 Hz.
Refrigeración por líquido.
Aislamiento clase F. Doble rodamiento anterior y posterior de contacto angular.
Rotación eje A Infinito Rotación eje C Infinito.
Servomotores tipo Torque Motors

ALMACÉN ESTÁTICO REVOLVER

Este sistema va instalado en la parte lateral de la máquina, con una puerta de apertura y cierre automático.
La capacidad es de 30 herramientas.

CNC
Todas nuestras máquinas incorporan un CNC Industrial de la marca SIEMENS y en estos momentos el equipo que se instala es el SINUMERIK 840D SL.
El control de los movimientos de los ejes y maniobra del resto de la máquina se realiza por medio de un Control Numérico:
El Sinumerik 840D SL reúne en un único módulo CCU (Compact Control Unit) todas las tareas CNC, PLC, regulación y comunicación.
Con la CCU3, se dispone de altas características en el control y en el accionamiento. Ello significa una rápida elaboración del programa de mecanizado y alta dinámica de los accionamientos.

ACCIONAMIENTOS:

Sistema de regulación de los ejes.: SINAMICS S 120
Paquete completo de filtrado (bobina conmutación + filtro de red)
Fuente de alimentación 3AC 380-480 V. 50/60 Hz.
Servomotores de alta dinámica y baja inercia IM B5 con captador incremental sen/cos 1 Vpp. 2048 veces más definición que los encoders TTL. (Convencionales).
Estos motores se instalan con el emisor de impulsos (encoder) incorporado, lo que garantiza una mayor fiabilidad de medida, al evitar la tolerancia en los acoplamientos elásticos.

MESA DE ACERO

En este tipo de máquinas podemos adaptar dos modalidades de mesa, que nos permite la sujeción por medio de mordazas.

Mesa de Fundición en ranuras en forma de “ T “ para sujeción mecánica de la pieza a mecanizar.

Mesa electrosoldada en ranuras en forma de T para la sujeción mecánica de la pieza a mecanizar.

ENGRASE:

Sistema centralizado y automático de engrase.
El control numérico ejecuta una orden automática por metros recorridos, lo que garantiza un perfecto y constante engrase.
El sistema consta de Una Bomba eléctrica con su depósito correspondiente para el aceite de engrase y distribuidores volumétricos.
El sistema dispone de aviso / alarma que nos avisa del bajo nivel del líquido lubricador o de una perdida de presión en el circuito.
Para una extra lubricación, dispone de una tecla especifica en el Panel mando máquina, la cual puede accionar de forma manual.

PULVERIZADOR

Sistema de pulverizador- nebulizador para la refrigeración de la herramienta de corte, sistema de control por impulsos desde el cnc.

Este pulverizador se usa en los casos en que necesitemos refrigerar la herramienta cuando trabajamos planchas o perfiles de aluminio, al ser un nebulizador no provoca una pasta con las virutas y de esa manera ensucia menos la pieza.

MEDIDOR DE HERRAMIENTA.

Medidor de herramienta por contacto “ Marposs” Ts 30
El TS30 Tool setter es una aplicación compacta para el preajuste de herramientas en el banco de centros de mecanizado con una interfaz integrada.
Se puede utilizar para lo siguiente:

• Comprobación de la integridad de la herramienta
• Medidas de longitud y diámetro de la herramienta
• Compensación del desgaste de la herramienta

MEDIDOR DE HERRAMIENTA.

Medición de la herramienta por láser. para la calibración de la herramienta tanto en diámetro como en longitud, en este caso podemos usar un solo lector para una máquina multicabezal.
