Machine de contrôle numérique avec système de Nesting.

  3021B 4021B 5018B
X 3000 4000 5000
Y 2100 2100 1800
Z 200 200 200
Autres mesures disponibles sur demande

SYSTÈME CONSTRUCTIF:

Cette série intégre le système de table fixe et pont mobile, en adaptant le format de pont avec traction aux deux côtés de la table, aussi appelé le système Gantry.

La fixation est réalisée au moyen d’une table plate, prevue à cet effet, dont les rainures sont de sections carrées.

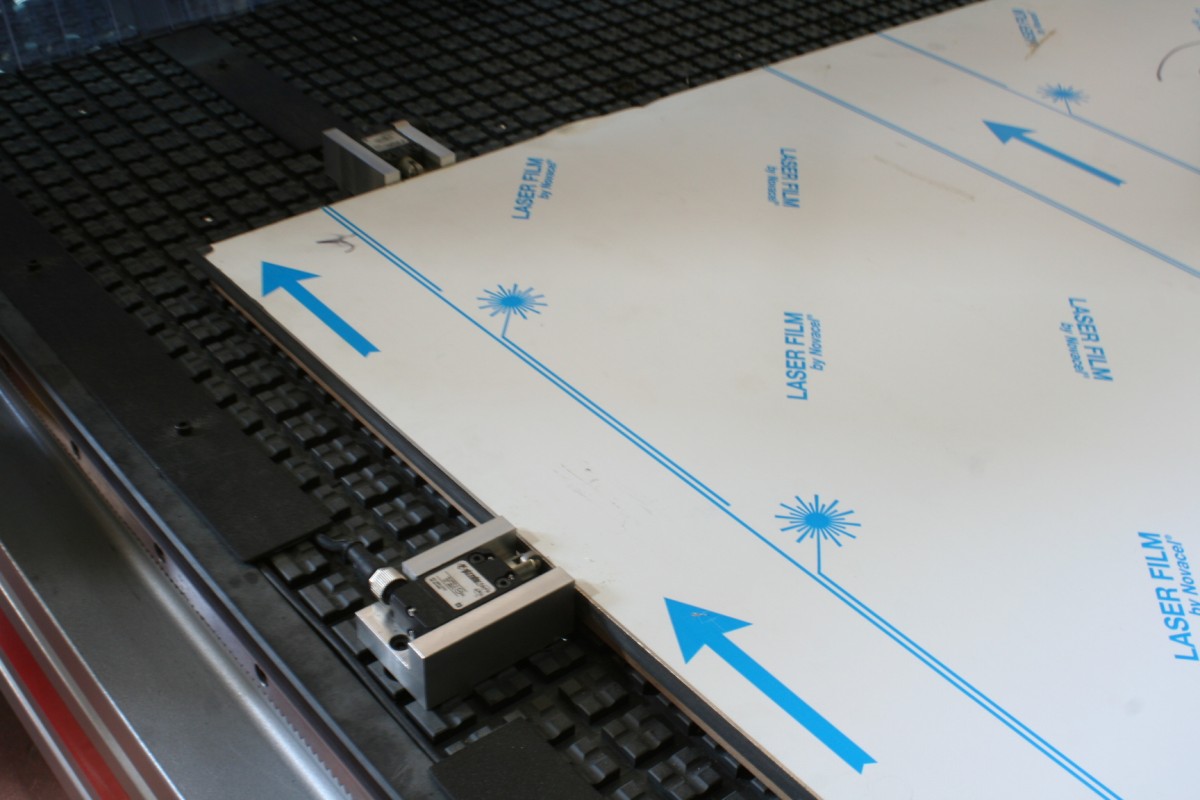

Cette opération se déroule avec cette même machine ce qui garantit une parfaite perpendicularité, équerrage et alignement des trois axes. La surface de travail est en quadrillage de 22x22mm et 30mm séparent chaque centre

Déplacements de la machine allant jusqu’à 80 m/min.



La machine peut être équipée d’un système de chargement en faisant glisser le panneau vers la position de travail, et une fois l’usinage, les parties du panneau sont retirées, soit une par une, soit en faisant glisser toutes les pièces à la fois.

La composition de la tête de travail peut être configurée selon les exigences de production.

Le système informatique nous offre la possibilité d’installer différents logiciels, en fonction des besoins de production et du niveau d’automatisation que nous souhaitons atteindre.

AVANTAGES





  • Mesures du travail à la demande.
  • Configuration personnalisée de la broche
  • Plateau Diviseur
  • Nesting Solutions
  • Axe « C » sur la broche principale.
  • Moteurs horizontaux rotatifs à 360 °
  • Ligne de production automatisée



SECTEURS



MATÉRIAUX À USINER



Cliquez ici: Easynest/B pour télécharger le fichier de détails.










DÉTAILS

TÊTE DE 3 AXES

Moteur vertical fraisage de type 919-9 Kw. ISO / 30. Quatre pôles S6- 300/380 V. (+/- 10%) 400 Hz.
Un ventilateur de refroidissement électrique avec le capteur thermique
Classe d’isolation F Poids 31 kg.
Double avant et arrière roulement à billes à contact oblique
Vitesse maximale de 24.000 tours par minute

TÊTE DE 3 AXES

Moteur vertical fraisage de type 919-9 Kw. HSK / 63 Quatre pôles S6- 300/380 V. (+/- 10%) 400 Hz.
Un ventilateur de refroidissement électrique avec le capteur thermique.
Classe d’isolation F Poids 31 kg.
Double avant et arrière roulement à billes à contact oblique
Vitesse maximale de 24.000 tours par minute.



GROUPE MULTIPERÇAGE

Groupe de perçage vertical et horizontal avec scie circulaire de rainurage.

Il existe différentes compositions et arrangements des broches pour répondre à vos besoins.

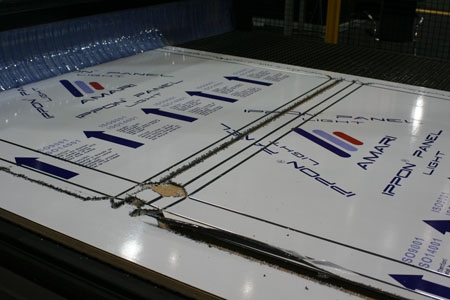

EXEMPLES







C'est la sélection que nous avons faite pour cette machine
